Documentation de la gateway ALEMCA Type TRB145

Démarrage rapide

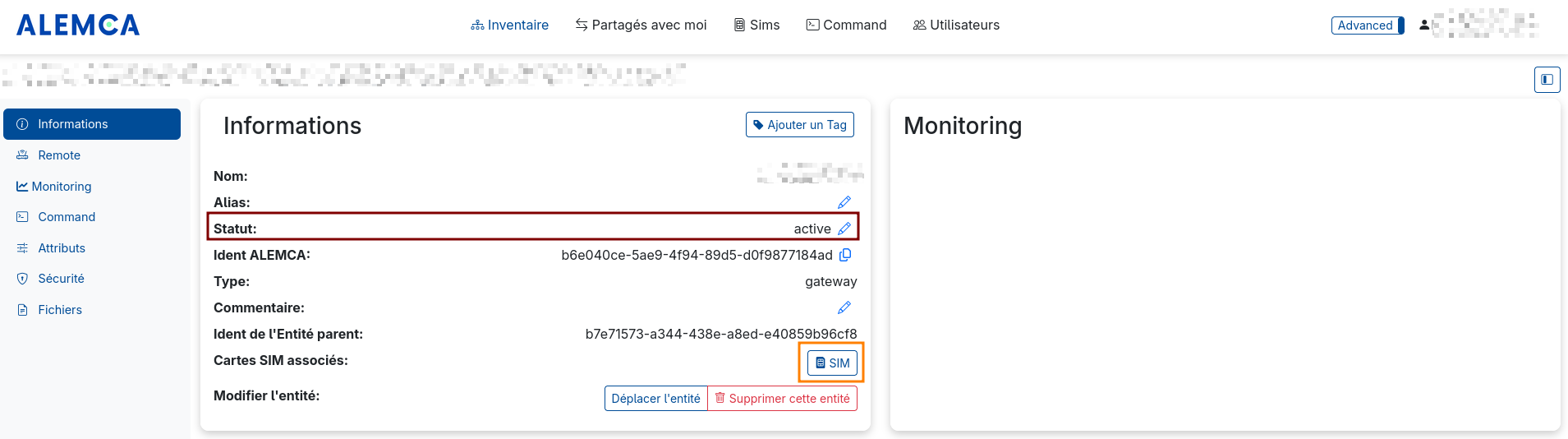

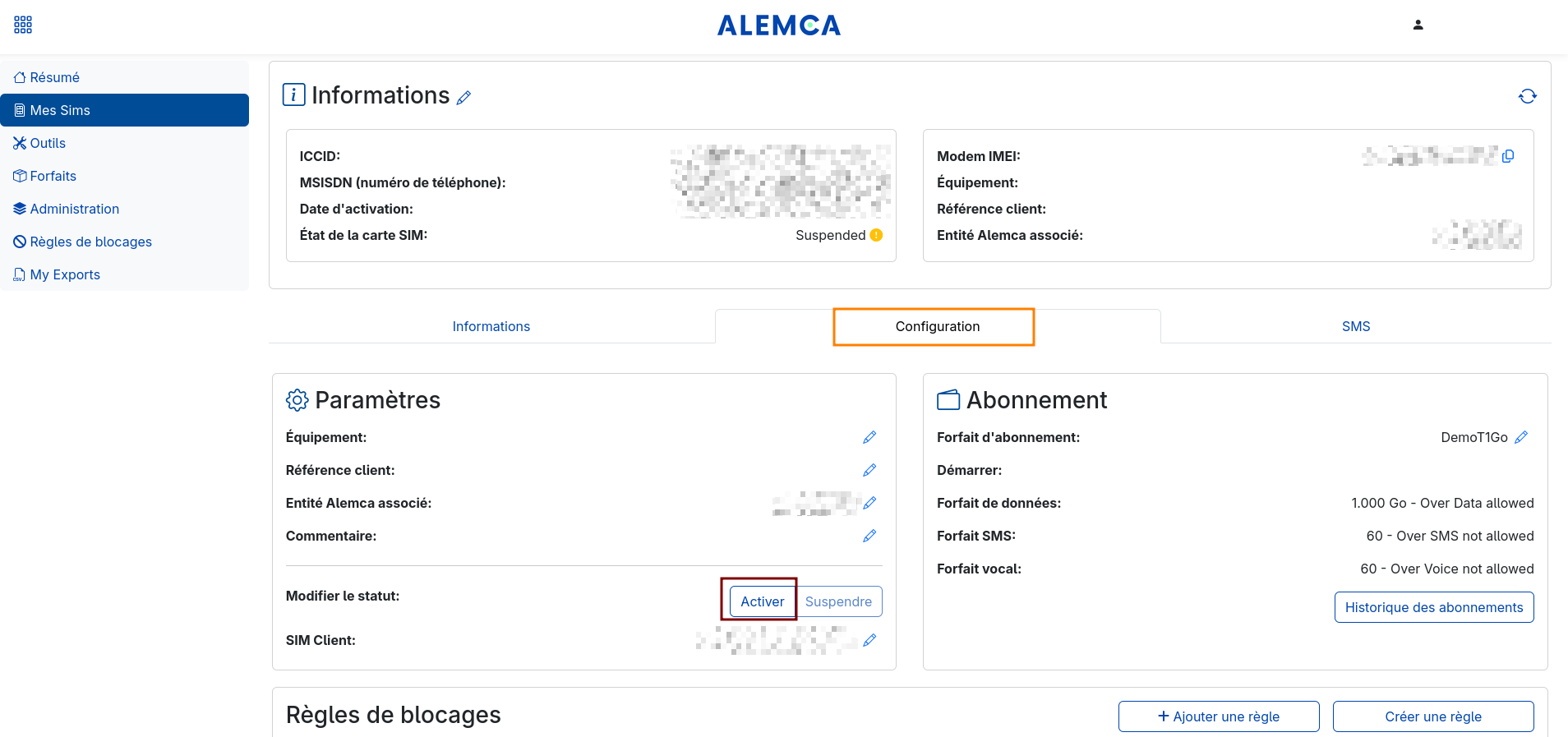

Pour des raison de sécurité lors du transport, l'agent ALEMCA et la SIM du routeur ne sont pas activées. Il faut passer le "Statut" de la "gateway" en "active" sur la plateforme et aller activer sa SIM associée. La SIM, étant en "Suspended", une fois sur l'interface de la SIM, il faut aller dans "Configuration" et "Activer" la carte SIM.

Il est conseillé de ne brancher la Gateway ALEMCA qu'après ces modifications pour que la gateway ne prenne pas trop de temps à se connecter sur la plateforme.

Vue matériel

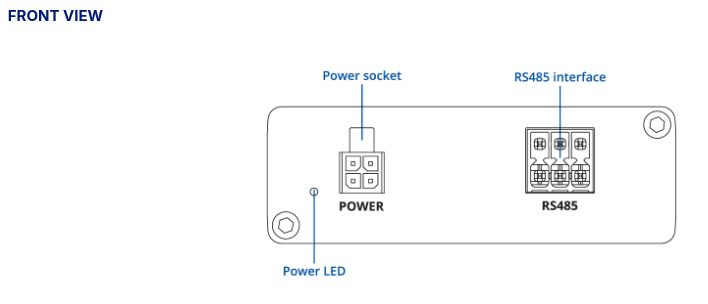

De face

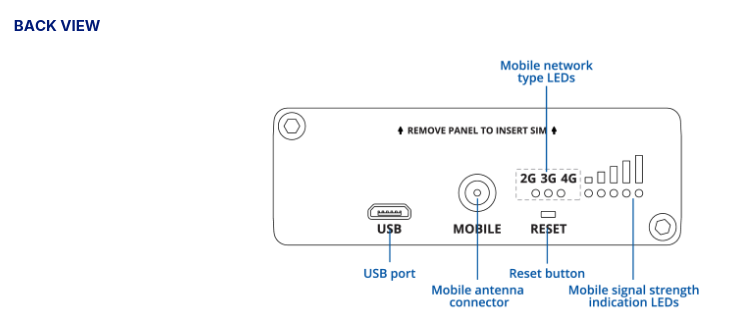

De Dos

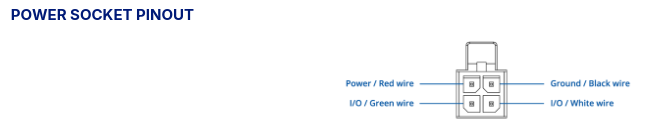

Connecteur d'alimentation

Connecter RS485 (type db9)

Broche	Signal	Remarques
1	D–	RS-485 data –
2	R–	RS-485 receive – (RX interne)
3	GND	Masse du signal
4	D+	RS-485 data +
5	R+	RS-485 receive + (RX interne)
6	Vin	Alimentation 9–30 V DC

Schéma de Branchement RS485

Schéma RS-485 2 fils (Half-Duplex)

graph LR

subgraph "Teltonika DB9"
    DPlus("D+ Broche 4")
    DMinus("D- Broche 1")
    GND("GND Broche 3")
    Vin("Vin Broche 6 → 9-30V DC")
end

subgraph "Onduleur / RS-485"
    BPlus("B / D+ / RS+ / + / Data+")
    AMinus("A / D- / RS- / - / Data-")
    GND2("Masse")
end

Power("Alimentation externe")

DPlus --> BPlus
DMinus --> AMinus
GND --> GND2
Vin -.-> Power

Schéma RS-485 4 fils (Full-Duplex)

graph LR

subgraph "Teltonika DB9"
    DPlus("D+ Broche 4 → TX +")
    DMinus("D- Broche 1 → TX -")
    RPlus("R+ Broche 5 → RX +")
    RMinus("R- Broche 2 → RX -")
    GND("GND Broche 3")
    Vin("Vin Broche 6 → 9-30V DC")
end

subgraph "Onduleur / RS-485"
    RXPlus("RX+")
    RXMinus("RX-")
    GND2("GND / C")
    TXPlus("TX+")
    TXMinus("TX-")
end

Power("Alimentation externe")

DPlus --> RXPlus
DMinus --> RXMinus
RPlus --> TXPlus
RMinus --> TXMinus
GND --> GND2
Vin -.-> Power

Spécification technique (Datasheet)

Caractéristiques générales

Caractéristique	Valeur / Description
Modèle	TRB145
Type d’appareil	IoT Gateway industriel 4G LTE avec interface RS‑485
OS / Firmware	RutOS (OpenWrt) supportant VPN, Modbus, MQTT, SNMP, etc.
Interfaces réseau	4G/LTE Cat 1, 3G, 2G
Protocoles supportés	IPsec, OpenVPN, WireGuard, Modbus RTU/TCP, MQTT, SNMP, SSH, CLI
Alimentation	9–30 V DC
Consommation typique	< 5 W
Température de fonctionnement	−40 °C à +75 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Indice de protection	IP30
Câblage RS‑485	6 broches terminal block (2 fils / 4 fils)
Dimensions (L×H×P)	74.5 × 25 × 64.4 mm
Poids	130 g
Boîtier	Aluminium industriel
Montage	Rail DIN / mur / surface

Connecteurs & Interfaces

Paramètre	Spécification
Antenne	1 × connecteur SMA pour LTE
Bande LTE	Selon variante régionale (ex. B1/B3/B7/B8/B20/B28A EU)
3G / 2G	Supportés selon version / région
USB	1 × USB micro (réseau virtuel)
SIM card	1 × Mini SIM (2FF), 1.8 V / 3 V
LEDs	3 × statut réseau, 5 × force signal, 1 × power
Reset	Bouton reboot / defaults / usine

Alimentation & I/O

Paramètre	Valeur
Alimentation	9–30 V DC, protection polarité inversée
Consommation maximale	< 5 W
Connecteur power	4 broches industriel
I/O configurables	2 × configurable selon variante

RS‑485 (Série)

Paramètre	Valeur / Détail
Interface	1 × RS‑485 (2 fils / 4 fils) terminal block 6 broches
Vitesses	300 – 115200 baud
Mode	Half-duplex / Full-duplex
Utilisation typique	Modbus RTU

Performances réseau

Capacité	Détail
LTE Cat 1	jusqu’à ≈10 Mbps DL / 5 Mbps UL
3G	jusqu’à ≈42 Mbps
2G	jusqu’à ≈236.8 kbps
Modbus	RTU over RS‑485, Modbus TCP/IP support

Conditions d’exploitation

Environnement	Spécification
Température	−40 °C à +75 °C
Humidité	10 % à 90 % non-condensing
Protection	IP30

Conformité & Certification

Catégorie	Normes / Réglementations
EMC / EMI	EN 301 489-1, EN 301 489-52, EN 61000-4-2/3/4 …
RF	EN 301 511, EN 301 908-1/2/13
Sécurité	EN 62368-1, EN 50385
Approvals	CE, UKCA, EAC, RoHS, REACH
